UCF LEŽAJ -LEŽAJ JASTUČNIH BLOKOVA

Dom/Proizvodi/ JASTUČNI BLOK LEŽAJI-SFERIČNI LEŽAJI SA SJEDIŠTIMA/UCF LEŽAJ -LEŽAJ JASTUČNIH BLOKOVA

Klasifikacija proizvoda

Definicija i osnovni koncepti UCF ležajeva

UCF ležajevi su standardizovani sistem oznaka za umetnute kuglične ležajeve sa kućištem. Naziv implicira jasne strukturne karakteristike: "UC" znači "umetnuti kuglični ležaj sa zavrtnjima", a "F" se odnosi na "kvadratno kućište". Ova jedinica ležaja integriše kotrljajući ležaj i kućište u jednu jedinicu i predstavlja modularnu komponentu koja je spremna za ugradnju.

------Iz perspektive međunarodnih standarda, UCF pripada sistemu kodova proizvoda japanskih kompanija za ležajeve kao što su NTN i NSK. U kineskom standardu JB/T 6640-2007, odgovara kodu "UCFU", koji se posebno odnosi na strukturu zavrtnja sa kvadratnim sjedištem.

Osnovni dizajn UCF ležajeva:

Vanjska površina vanjskog prstena je sferna, što odgovara sferičnoj unutrašnjoj rupi ležišta ležaja. Ova struktura daje ležaju određenu sposobnost samoporavnanja (obično dozvoljava maksimalno odstupanje ose od 2,5 stepena), što može efikasno kompenzirati odstupanja uzrokovana savijanjem osovine ili lošim poravnanjem instalacije. Ležaj je prethodno -napunjen mašću i opremljen dvostrukom zaptivnom strukturom kada izađe iz fabrike. Ima karakteristike dugotrajnog-stabilnog rada u teškim okruženjima kao što su prašina i vlaga, što u velikoj mjeri pojednostavljuje-proces instalacije i održavanja na licu mjesta.

Uobičajeni materijali i karakteristike UCF ležajeva

Odabir materijala za UCF ležajeve direktno utječe na njihove performanse i primjenjive scenarije. Oni uglavnom uključuju tri vrste materijala: tijelo ležaja, tijelo sjedišta i zaptivne komponente.

Šta je materijal kućišta ležaja?

Glavna struja koristi visokougljični hrom nosivi čelik GCr15 (potpuno očvrsnut tip), koji pruža odličnu otpornost na habanje i čvrstoću na zamor; u korozivnim sredinama, nerđajući čelik za ležajeve AISI440 (9Cr18) se koristi kako bi se uzela u obzir i sprečavanje rđe i mehanička svojstva. Posebne aplikacije kao što su mašine za hranu čak koriste niklovani- mesing ili hromirani čelik kako bi se ispunili higijenski zahtjevi i zahtjevi za otpornost na hemijsku koroziju.

Šta je materijal sedišta?

Kvadratno sjedalo (F tip) je uglavnom napravljeno od livenog gvožđa (kao što je sivi liv), koje ima visoku čvrstoću i karakteristike smanjenja vibracija i pogodno je za teške-industrijske sredine; za male težine ili scenarije otporne na koroziju-koristi se ojačani polipropilen (PP+staklena vlakna), a površina je prekrivena nehrđajućim čelikom AISI 304. Ovaj tip dizajna je uobičajen u opremi za preradu hrane i farmaceutsku opremu.

Koji je materijal pomoćnih komponenti?

Zaptivni prsten je obično napravljen od NBR nitrilne gume, koja uravnotežuje otpornost na habanje i elastičnost; kavez je izrađen od ugljičnog čelika F1; ekscentrična čaura i gornji vijak su napravljeni od površinski-kaljenog hromiranog čelika.

Analiza konstrukcije UCF ležajeva

UCF ležajna jedinica je precizna kombinacija vanjskog sfernog ležaja i kvadratnog sjedišta. Njegov strukturalni dizajn uključuje sljedeće ključne karakteristike:

Mehanizam zatezanja

UC ležajevi imaju zavrtnje na prirubnici unutrašnjeg prstena, koji se mogu direktno učvrstiti na optičkoj osi bez potrebe za pozicioniranjem ramena. Ova struktura je pogodnija za podešavanje aksijalnog položaja od UK tipa (konusni otvor) i tipa UEL (ekscentrična čaura). Prilikom zatezanja vijaka, imajte na umu: aksijalno opterećenje ne smije prelaziti 20% nazivnog dinamičkog opterećenja kako bi se izbjeglo popuštanje zbog preopterećenja.

Sistem zaptivanja

Koristi dvostrane -zaptivke za kontakt (obično čelični okvir + gumene zaptivke) i napunjen je dugotrajnom mašću na bazi-litijuma-. Zaptivna struktura može efikasno sprečiti prodor prašine i vodene pare i postići doživotno podmazivanje (pod umerenim radnim uslovima).

Dizajn ugradnje sjedala

Dno kvadratnog sjedišta je obrađeno sa četiri montažne rupe, koje su pričvršćene na bazu opreme vijcima. Razmak rupa je standardiziran (kao što je 70×70 mm za UCF205) kako bi se osigurala zamjenjivost. Dizajn bosa (kao što je tip UCFS) pogodan je za ugradnju u uske prostore.

Osnovne karakteristike i tehničke prednosti UCF ležajeva

UCF ležajevi pokazuju nekoliko izvanrednih karakteristika u industrijskoj primjeni:

1. Mogućnost samo-poravnanja i anti-opterećenja

Kombinacija sfernog vanjskog prečnika i kugličnog nastavka pruža raspon centriranja od ±1 stepen -2,5 stepeni radi kompenzacije grešaka savijanja osovine ili centriranja, posebno pogodno za sisteme dugih osovina (kao što su transporteri)

2. Visoka zaštita i nisko održavanje

Dvostruki dizajn zaptivača (često sa poklopcem za prašinu) omogućava da nivo zaštite doseže IP55 ili više. Fabrički pred{2}}podmazan dizajn eliminiše proces čišćenja i početnog podmazivanja, smanjujući troškove održavanja.

3. Nosivost{1}}nosivost i izdržljivost

Uzimajući UCF212-J7 kao primjer, njegovo osnovno nazivno dinamičko opterećenje je do 52.000N, ograničenje opterećenja na zamor je 1.530N, a opseg radne temperature je -20 stupnjeva ~120 stupnjeva, što je pogodno za velika opterećenja i okruženje s temperaturnim fluktuacijama. Telo od sivog livenog gvožđa dodatno poboljšava krutost sistema i karakteristike prigušenja

4. Jednostavnost instalacije

Integrirana struktura eliminira potrebu za centriranjem između ležaja i sjedišta, a četvrtasto sjedište se može direktno pričvrstiti vijcima, skraćujući vrijeme montaže opreme za više od 40%. Instalacija tipičnog modela kao što je UCF211 zahtijeva samo zatezanje gornjeg zavrtnja i osnovnih vijaka.

Glavna područja primjene UCF ležajeva

Zbog svoje robusnosti i prilagodljivosti okolini, UCF ležajevi se široko koriste u sljedećim poljima:

Teška industrija i transportni sistemi

Podnosi velika opterećenja rudarskih mašina i transportnih valjaka čeličana. Tipični modeli kao što su UCF212-J7 ležajevi sjedišta od livenog gvožđa koriste se u sistemima transportnih traka za proizvodnju

Zaštita životne sredine i javni objekti

UCF213 ležajevi se posebno koriste za aeratore i osovine pumpi u opremi za tretman otpadnih voda. Njihova otpornost na koroziju i svojstva zaptivanja mogu izdržati kanalizaciona okruženja.

Proizvodnja građevinskog materijala i stakla

Valjci i transporteri linije za proizvodnju izolacionog stakla koriste velike-ležaje (unutrašnji prečnik 75 mm) kao što je UCF215, koji mogu izdržati visoke temperature i prašinu.

Poljoprivredne i građevinske mašine

Serija UCF200 se široko koristi u sistemu prenosa traktora i kombajna. Njegov dizajn-otporan na prašinu je pogodan za prašnjava terenska okruženja.

Prehrambena i farmaceutska industrija

UCF/CXA serija sa PP kućištem i poklopcem od nerđajućeg čelika zadovoljava FDA higijenske standarde i koristi se u linijama za punjenje, mašinama za sortiranje itd. Može izdržati eroziju antibakterijskih deterdženata.

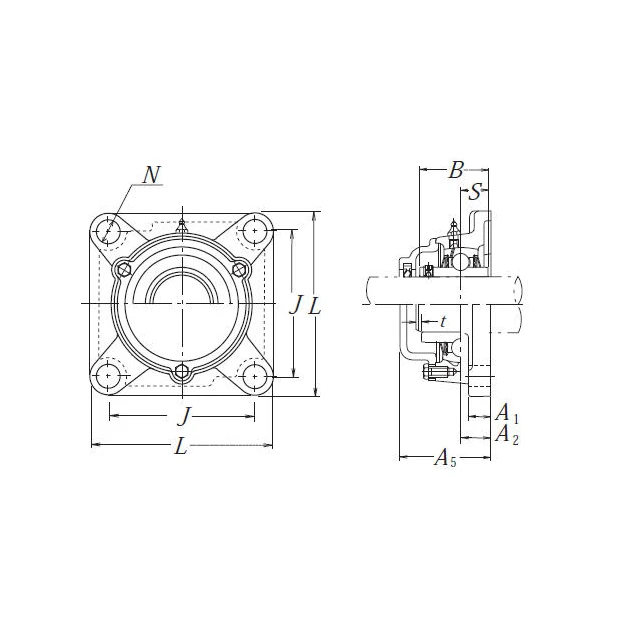

uCF dimenzija ležaja

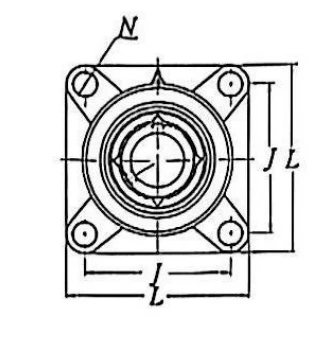

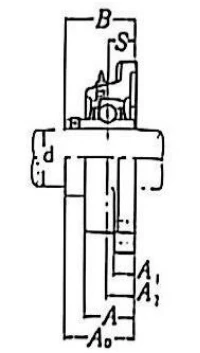

UCF serija productcate-330-355 productcate-200-353

Jedinica br.	Dimenzije (mm, inči)										Težina (kg)
Jedinica br.	d	L	J	AZ	A1	A	A0	N	S	B	Težina (kg)
UCF201	12mm	85	64	15	12	25.5	33.3	12	12.7	31	0.60
UCF202	15mm	85	64	15	12	25.5	33.3	12	12.7	31	0.60
UCF203	17mm	85	64	15	12	25,5	33.3	12	12.7	31	0.60
UCF204	20mm	85	64	15	12	25.5	33.3	12	12.7	31	0.60
UCF204-12	3/4 in	85	64	15	12	25.5	33.3	12	12.7	31	0.60
UCF205	25mm	95	70	16	14	27	35.8	12	14.3	34.1	0.80
UCF205-16	3/4 in	95	70	16	14	27	3S.8	12	14.3	34.1	0.80
UCF206	30mm	108	83	18	14	31	40.2	12	15.9	38.1	1.05
UCF206-18	1-1/8 in	108	83	18	14	31	40.2	12	15.9	38.1	1.05
UCF207	35mm	117	92	19	16	34	44.4	14	17.5	42.9	1.45
UCF207-20	1-1/4 in	117	92	19	16	34	44.4	14	17.5	42.9	1.45
UCF208	40mm	130	102	21	16	36	51.2	16	19	49.2	1.84
UCF208-24	1-1/2 in	130	102	21	16	36	51.2	16	19	49.2	1.84
UCF209	45mm	137	105	22	18	38	52.2	16	19	49.2	2.15
UCF209-28	1-3/4 in	137	105	22	18	38	52.2	16	19	49.2	2.15
UCF210	50mm	143	111	22	18	40	54.6	16	19	51.6	2.45
UCF210-30	1-7/8 in	143	111	22	18	40	54.6	16	19	S1.6	2.45
UCF211	55mm	162	130	25	20	43	58.4	19	22.2	55.6	3.10
UCF211-32	2 in	162	130	25	20	43	58.4	19	22.2	55.6	3.10
UCF212	60mm	175	143	29	20	48	68.7	19	25.4	65.1	4.15
UCF212-36	2-1/4 in	175	143	29	20	48	68.7	19	25.4	65.1	4.15
UCF213	65mm	187	149	30	22	50	69.7	19	25.4	65.1	5.00
UCF213-40	2-1/2 in	187	149	30	22	50	69.7	19	25.4	65.1	5.00
UCF214	70mm	193	152	31	22	54	75.4	19	30.2	74.6	5.60
UCF214-44	2-3/4 in	193	152	31	22	54	75.4	19	30,2	74.6	5.60
UCF215	75mm	200	159	34	22	56	78.5	19	33.3	77.8	6.90
UCF215-48	3 in	200	159	34	22	56	78.5	19	33.3	77.8	6.90
UCF216	80mm	208	165	34	22	58	83.3	23	33.3	82.6	7.50
UCF217	85mm	220	175	36	24	63	87.6	23	34.1	85.7	9.60
UCF216	90mm	235	137	40	24	68	96.3	23	39.7	96	12.10
