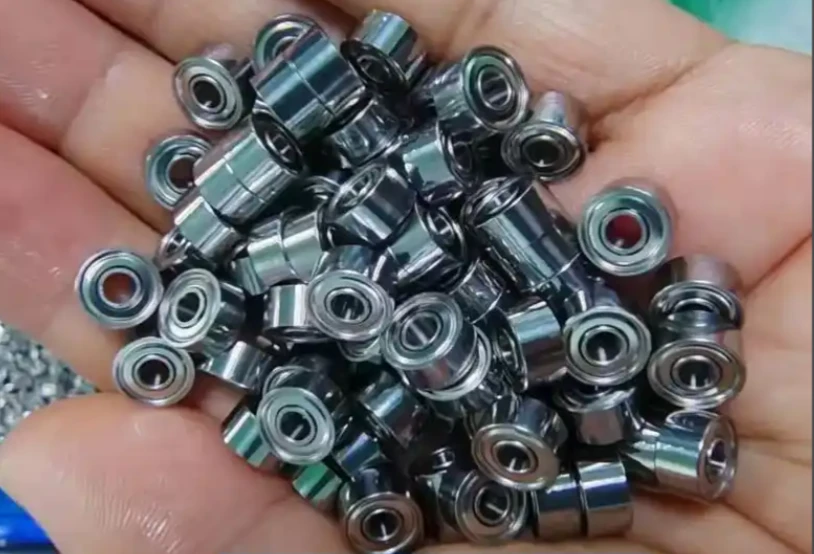

Ležaj 693 je kuglični ležaj sa dubokim žljebom, koji pripada osnovnim i -tipovima ležajeva opće namjene, poznat po rukovanju radijalnim i umjerenim aksijalnim opterećenjima. Njegova oznaka serije "69" ukazuje na njegov izuzetno tanak poprečni-presjek, što ga čini vrlo laganim i pogodnim za ekstremno skučene prostore. Kao reprezentativni model minijaturnih ležajeva serije 600, njegova tačnost dimenzija striktno je u skladu sa međunarodnim standardima, a izvedeni modeli sa različitim oblicima zaptivanja održavaju visok stepen konzistentnosti u osnovnim parametrima.
Osnovni parametri 693 (ZZ&2RS):
Osnovne dimenzije:Unutrašnji prečnik (d) 3mm, spoljni prečnik (D) 8mm, širina (B) 3mm. Neki modeli s prirubnicom imaju vanjski prečnik prirubnice do 9,5 mm i širinu prirubnice od 0,7-0,9 mm. Ova kompaktna struktura maksimizira uštedu prostora unutar opreme, prilagođavajući se zahtjevima dizajna minijaturizacije preciznih instrumenata.
Nosivost:Osnovno nazivno dinamičko opterećenje doseže 474N, a statičko opterećenje je 114-144N, što je ekvivalentno približno 65 funti dinamičkog opterećenja i 25 funti statičkog opterećenja u imperijalnim jedinicama. Ove performanse su izvanredne među minijaturnim ležajevima, sposobnim da stabilno izdrže radijalna i aksijalna kombinovana opterećenja u maloj opremi.
Ograničenje brzine:Maksimalna brzina može doseći 60.000 o/min pod podmazivanjem mašću i dalje se povećava na 67.000 o/min pod podmazivanjem uljem, daleko premašujući prag brzine običnih minijaturnih ležajeva, pružajući pouzdanu podršku za radnu opremu velike brzine{4}}.
Ocjena preciznosti:Glavni proizvodi zadovoljavaju ABEC-3 standard preciznosti, s nekim vrhunskim-modelima koji postižu kontrolu odstupanja na mikronskom-nivou. U kombinaciji sa visoko preciznim čeličnim kuglicama razreda 10, ovo osigurava niske vibracije i visoku stabilnost tokom rada.
-Dubinsko istraživanje funkcija: napredak u performansama omogućen tehnologijom
Ako su precizni parametri temelj ležaja 693, onda su inovacije materijala i optimizacija konstrukcije izvor njegove osnovne konkurentnosti. Dok različite marke ležajeva 693 naglašavaju različite aspekte svojih proizvodnih procesa, svi oni postižu tehnološki napredak oko tri osnovna zahtjeva: otpornost na habanje, brtvljenje i niska razina buke.
1. Odabir materijala: Osiguravanje trajnosti za različite radne uvjete
Mainstream 693 ležajevi koriste hrom čelik visoke -čistoće kao osnovni materijal, koji posjeduje odličnu tvrdoću i žilavost. Nakon precizne termičke obrade, površinska tvrdoća može dostići HRC58-62, efektivno poboljšavajući otpornost na habanje. Za specifične primjene, dostupne su i verzije od nehrđajućeg čelika i keramike: modeli od nehrđajućeg čelika mogu izdržati vlažna i blago korozivna okruženja, pogodni za mašine za hranu i opremu na otvorenom; Keramički ležajevi od silicijum nitrida (Si₃N₄) kombinuju otpornost na visoke temperature (sposobne da izdrže ekstremno visoke-temperaturne sredine), nemagnetna svojstva i električnu izolaciju, što ih čini savršeno prikladnim za MRI medicinsku opremu i vazduhoplovne instrumente.
2. Dizajn zaptivanja: zaštitni štit za produženi životni vek

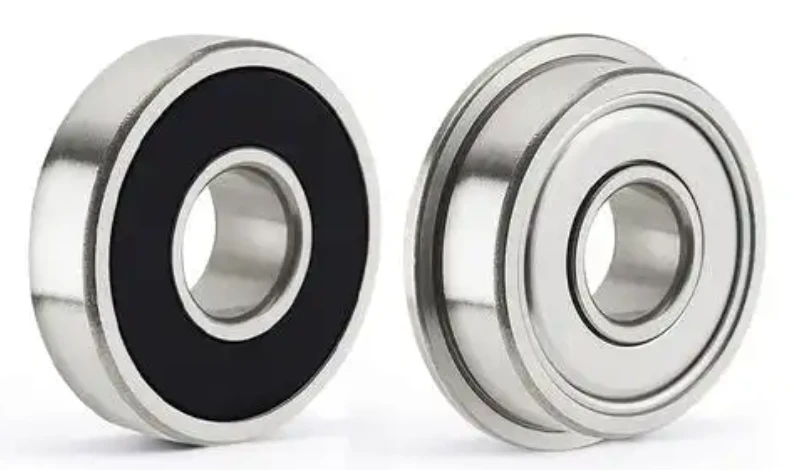

Sistem brtvljenja ležaja 693 dolazi u dva glavna tipa: Sufiks "ZZ" označava dvostrani-metalni poklopac za prašinu, koji efikasno sprječava prodor prašine, gvozdenih strugotina i drugih čvrstih nečistoća, dok održava stabilnost unutrašnje masti, pogodan za industrijsku opremu i primjenu motora; sufiks "2RS" označava dvostranu-gumenu brtvu, koja pruža određenu otpornost na vodu i bolje funkcionira u vlažnim okruženjima kao što su ovlaživači zraka i male pumpe za vodu. Oba dizajna zaptivanja postižu karakteristike „bez održavanja-, značajno smanjujući troškove održavanja opreme.
3. Precizna struktura: Osnovna podrška za nisku buku i visoku efikasnost
Ležajevi{0}}vrhunske klase 693 imaju integrisani dizajn prirubnice. Prstenasta prirubnica na vanjskoj strani prstena omogućava direktno aksijalno pozicioniranje, smanjujući potrebu za dodatnim komponentama za pozicioniranje, pojednostavljujući proces instalacije i poboljšavajući točnost montaže. Unutarnji kavez je izrađen od najlona ili čelične ploče, a optimizirani dizajn džepova osigurava ravnomjernu raspodjelu sile na čelične kuglice. U kombinaciji sa precizno-brušenom površinom staze, radna buka ležaja je kontrolirana ispod 35 decibela, ispunjavajući standard "EMQ (Kvalitet električnih motora)", savršeno zadovoljavajući zahtjeve niske{7}}ne buke za kućne aparate i medicinsku opremu.
Primjene: "Mikroskopska snaga" koja prodire u više polja
Sa svojom kompaktnom veličinom i superiornim performansama, ležaj 693 postao je "standardna komponenta" u mnogim vrhunskim-oblastima, s primjenama koje pokrivaju cijeli lanac od robe široke potrošnje do industrijske proizvodnje:
1. Precizna elektronika i kućni aparati
U uređajima kao što su prečistači zraka,-brzi ventilatori za hlađenje računara, štampači, skeneri, fotokopirni uređaji i tvrdi diskovi, 693 ležajevi osiguravaju stabilan rad ventilatora i sistema prijenosa sa svojim-brzinama, niskim-karakteristikama buke. U modulima kamere za pametne telefone i dronovima (kardanski motori, motori rotora), njegova preciznost na mikronskom-nivou podržava preciznu rotaciju optičkih komponenti, omogućavajući jasnu sliku i stabilnu fotografiju iz zraka.
2. Medicinska i zdravstvena polja

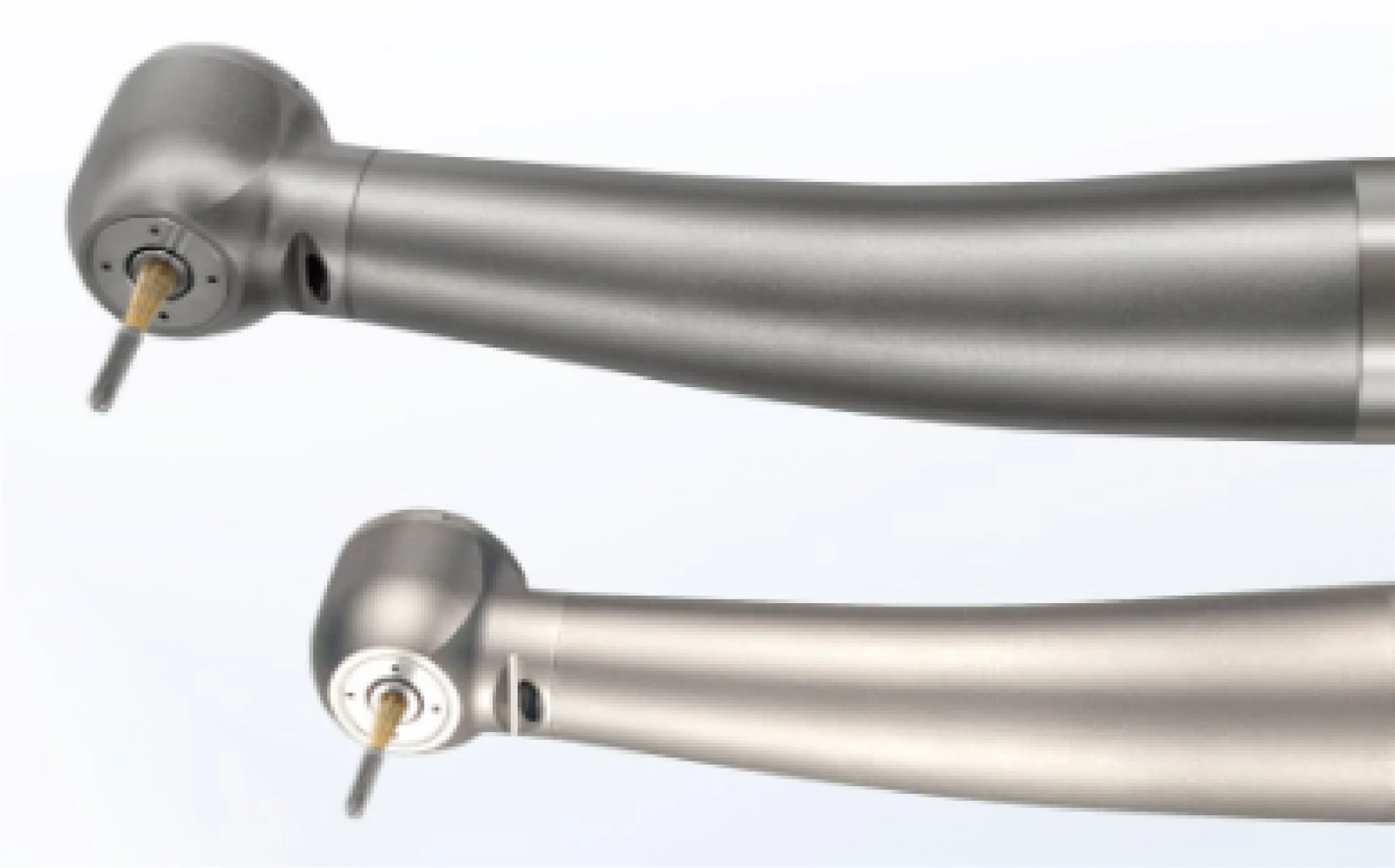

U stomatološkim nasadnicima velike brzine-i krajnjim efektorima hirurških robota, 693 ležaja moraju izdržati visoke-frekvencije, velike-operacije. Njihova visoka krutost i otpornost na habanje osiguravaju da oprema može raditi neprekidno više od 8 sati bez kvara. U opremi za magnetnu rezonancu i uređajima za pomoć plućnoj funkciji, keramički ležajevi 693, sa svojim nemagnetnim svojstvima i svojstvima otpornosti na koroziju-, izbjegavaju smetnje magnetnog polja istovremeno osiguravajući sigurnost pacijenata.
3. Sektor industrijske i specijalne opreme

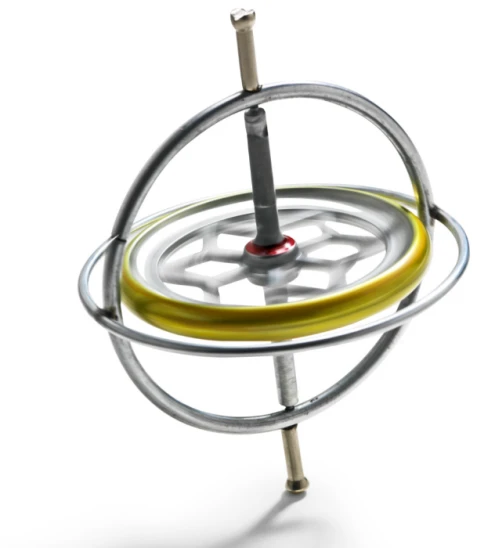

U malim servo motorima i senzorima protoka, karakteristike velike{0}}brzine 693 ležaja osiguravaju preciznu sinhronizaciju akvizicije signala i izlazne snage. Kod modela trkaćih automobila i motora dronova, njihova mala težina (samo 0,71-0,94 grama po jedinici) i velika nosivost-podržavaju manevrisanje velikom brzinom i dugu izdržljivost. U vazduhoplovstvu, keramički 693 ležajevi se koriste u satelitskim žiroskopima, održavajući stabilne performanse u ekstremnim temperaturnim razlikama i vakuumskim okruženjima. U robotici i opremi za automatizaciju, 693 ležaja služe kao precizne spojne komponente u malim robotskim rukama, transportnim sistemima i sistemima za navođenje.
Vodič za odabir: Precizan odabir kako bi se zadovoljile potrebe
Za različite scenarije primjene, odabir ležajeva 693 treba se pridržavati tri osnovna principa: Za suhe radne uvjete koji zahtijevaju velike brzine, dajte prednost "ZZ" metalnom-zapečaćenom modelu; za vlažna okruženja ili zahtjeve za hidroizolacijom, "2RS" gumeni-model je prikladniji; za vrhunske- primjene kao što su medicinska i svemirska, preporučuju se keramički ležajevi ili ležajevi od nehrđajućeg čelika sa ABEC-3 ili većom preciznošću.
Od precizne obrade unutrašnjeg prečnika od 3 mm do-brzine rada pri 60.000 o/min, Bearing 693 utjelovljuje tehnološku snagu minijaturnih ležajeva, pokazujući svoje izvanredne mogućnosti u malom prostoru. U današnjoj eri inteligentne nadogradnje proizvodnje ka preciznosti i minijaturizaciji, ovaj sićušni ležaj postaje "mikroskopska pokretačka snaga" za nadogradnju opreme, ispisujući legendu o "malim komponentama, velikom utjecaju" na mnogim neistraženim teritorijama. Bilo da se radi o potrebama za kontrolom troškova proizvođača kućnih aparata ili visokim{7}}zahtjevima za preciznošću medicinske opreme, svestranost Bearing 693 čini ga pouzdanim izborom u inženjerskom dizajnu.
